Многие фотолюбители постоянно находятся в творческом поиске. Однако, для реализации своих идей, зачастую не имеют технической возможности. Одолжить аппаратуру негде, на покупку нет денег. В таких случаях на помощь приходят фантазия и умелые руки. У меня всегда было желание попробовать циркулярный фишай, но тратить значительную сумму на вещь, в необходимости которой я не уверен, все же не хотелось. Самый дешевый вариант объектива - Peleng 8mm f3.5 Fisheye, но все равно дорого. Решение есть. Дверной глазок!

Идея использовать глазок в качестве широкоугольной насадки не нова, но в этот раз вместо мыльницы я твердо решил приспособить его к зеркальной камере. Причем по возможности не в качестве насадки, а используя его как объектив, прикрепив к заглушке байонета камеры. Посетив магазин, приобрел два глазка. Белорусский ГДШ-200^о (75руб) имеет стеклянные линзы, рассчитан на установку в тонкую дверь и имеет диаметр отверстия 8мм. У китайского LEO ZP 206C (65руб) пластиковые линзы, имеет длинную гильзу и внутренний диаметр 12мм. Взял специально два разных, чтобы охватить максимум возможных параметров.

Разбираем глазок. Оптическая система состоит из передней выпукло-вогнутой линзы, затем идет дуплет из пары плосковогнутых, далее - двояковыпуклый окуляр. Экспериментальным путем выяснилось, что "объектив" сделать не получится - рабочий отрезок из имеющихся в глазках оптических элементов подобрать нельзя. Вернее можно, но длина конструкции получается около 12см и изображение в видоискателе перевернутое. Все же придется использовать глазок в качестве широкоугольной насадки. Из моих объективов подошел только к Nikkor AF 60/2.8 D Micro.

Отпиливаем внутреннюю втулку до самой задней линзы. Из внешней делаем два кольца-гайки (снизу).

Из компакт-диска вырезаем ножом круг диаметром равным резьбе светофильтра для объектива, в данном случае 62мм. Красим из баллончика черной матовой акриловой автоэмалью.

Надеваем на глазок и закручиваем с двух сторон гайками.

Если диаметр компакт диска вырезать точно, то насадку можно будет вкручивать в резьбу объектива.

В моем случае глубина бленды практически совпала с длиной выступающей части глазка. Я накрутил ее сверху, прижав диск. Возможно виньетирование по периферии кадра из-за того, что угол обзора глазка составляет 200^о, но это не принципиально. Фото в заголовке статьи показывает конструкцию в сборе. В профиль даже не скажешь, что самодельное. Но при взгляде в объектив у некоторых начиналась легкая истерика.

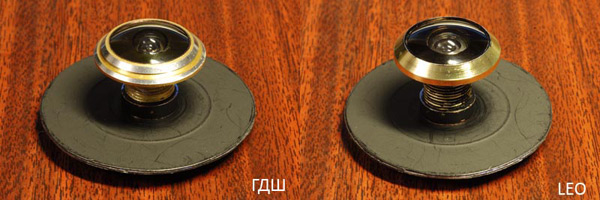

Диаметр втулки белорусского глазка имеет меньший диаметр, и чтобы его можно было крепить теми же гайками, я вклеил поверх нее кусок внутренней втулки с резьбой от китайского глазка. Сделал чернение матовой акриловой аэрозолью и перманентным маркером всех внутренних частей, которые могут давать засветку.

Тестовые снимки.

Глазки достаточно сильно мылят и страдают всеми типами аббераций. В связи с отсутствием просветления и плохого чернения все же имеют невысокий контраст и низкую разрешающую способность. Однако, с уменьшением диафрагмы, резкость изображения увеличивается. Также пробовал использовать глазок с цифрокомпактом. По детализации и качеству кадры получаются практически идентичными, отсюда можно сделать вывод, что использование зеркальной камеры не дает преимущества над мыльницами. Использование глазка в качестве замены полноценному циркулярному фишаю вряд ли возможно, но "для попробовать" - очень неплохой вариант.

2009 © Алексей Федоськин
